使用预应力碳纤维复合板加固钢筋混凝土结构时，预应力锚具的受拉端和锚固端中至少有一个应为自由活动端。
1-、张力端锚； 2- 推力框架； 3- 丝杠； 4- 张力支架； 5-固定端定位板； 6-固定端锚； 7-M20胶地脚螺栓； 8-M16螺栓； 9-碳纤维复合板； 10-M12螺栓； 11-预备孔，张紧完成后插入M20胶地脚螺栓
1、 张力端锚固； 6-固定端锚固； 7-M20胶地脚螺栓； 9-碳纤维复合板

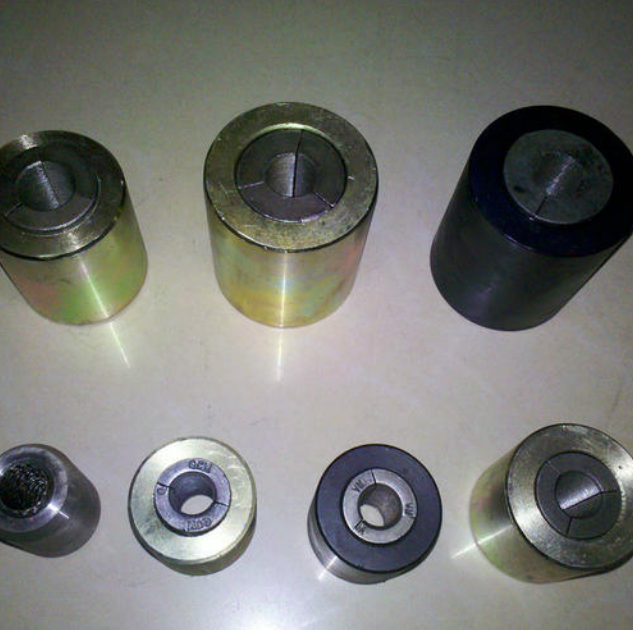

2、用于加固预应力碳纤维复合板的锚可以是扁平锚或小齿形锚（尖齿形锚和圆齿形锚）。
3、设计普通平锚结构时，盖板和底板的厚度应分别不小于14mm和10mm；压力螺栓的公称直径不应小于22mm。
4、设计齿齿锚的结构时，齿深应为0.3mm?0.5mm，齿距应为0.6mm?1.0mm。为防止预应力碳纤维复合板被尖齿锚杆剪切，该类型锚杆的尖齿应倒角。
5、设计扇形齿纹锚栓结构时，齿深0.3mm~0.5mm，齿距0.6mm~1.0mm。 对于扇形锚杆，为防止预应力碳纤维复合板在锚杆出口处与锚杆发生摩擦而断丝，锚杆端部的切线方向应与预应力碳纤维复合板的受拉方向平行。 纤维复合板。
6.锚的开口位置和直径应根据实际情况确定。
