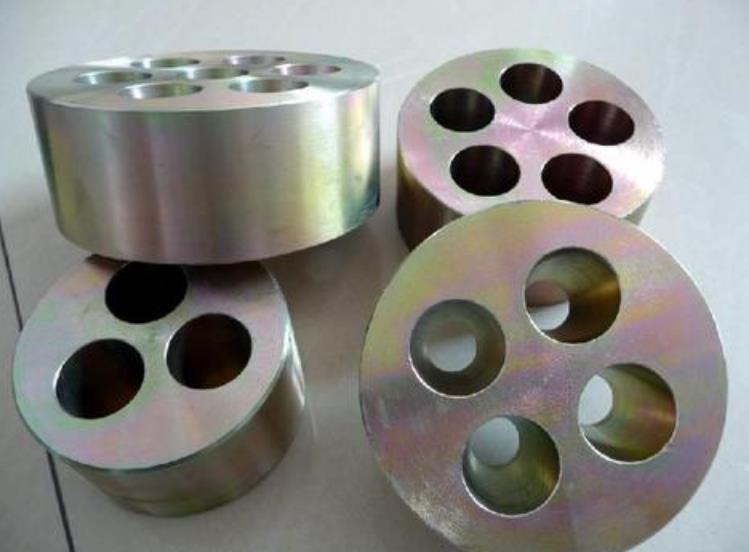

预应力锚具的规范要求是什么?

返回列表 发布时间:2021-06-22 16:42浏览人次:56
1、使用预应力碳纤维复合板加固钢筋混凝土结构时,锚杆的受拉端和锚固端中至少有一个应为自由活动端。

1- 张力端锚; 2- 推力框架; 3- 丝杠; 4- 张力支架; 5-固定端定位板; 6-固定端锚; 7-M20胶地脚螺栓; 8-M16螺栓; 9-碳纤维复合板; 10-M12螺栓; 11-预制孔,张紧完成后插入M20胶地脚螺栓

1- 张力端锚固; 6-固定端锚固; 7-M20胶地脚螺栓; 9-碳纤维复合板

2、预应力锚具碳纤维复合板加固的锚栓可以是平锚栓或小齿锚栓(尖齿锚栓和圆齿锚栓)。
3、设计普通平锚结构时,盖板和底板的厚度分别不应小于14mm和10mm; 压力螺栓的公称直径不应小于22mm。

4、设计有齿齿纹锚固件结构时,齿深0.3mm~0.5mm,齿距0.6mm~1.0mm。 为防止预应力碳纤维复合板被尖齿锚杆剪切,该类型锚杆的尖齿应倒角。

5、设计圆齿齿纹锚具的构造时,其齿深宜为0.3mm~0.5mm,齿间距宜为0.6mm~1.0mm。对圆齿齿纹锚具,为防止预应力碳纤维复合板在锚具出口处因与锚具摩擦而产生断丝现象,锚具在端部切线方向应与预应力碳纤维复合板受拉力方向平行。

6、预应力锚具的开孔位置和孔径应根据实际工程确定。
